帮助下simulink示波器中图形颜色怎样修改？

曾经_白羊 2021-03-07 14:43:41

怎样修改simulink示波器中图形的颜色？平时使用simulink仿真时，我们需要修改示波器中图形的颜色应该怎样修改？接下来介绍一下修改simulink示波器中图形颜色的步骤和方法。

电脑MATLAB软件

1/8分步阅读

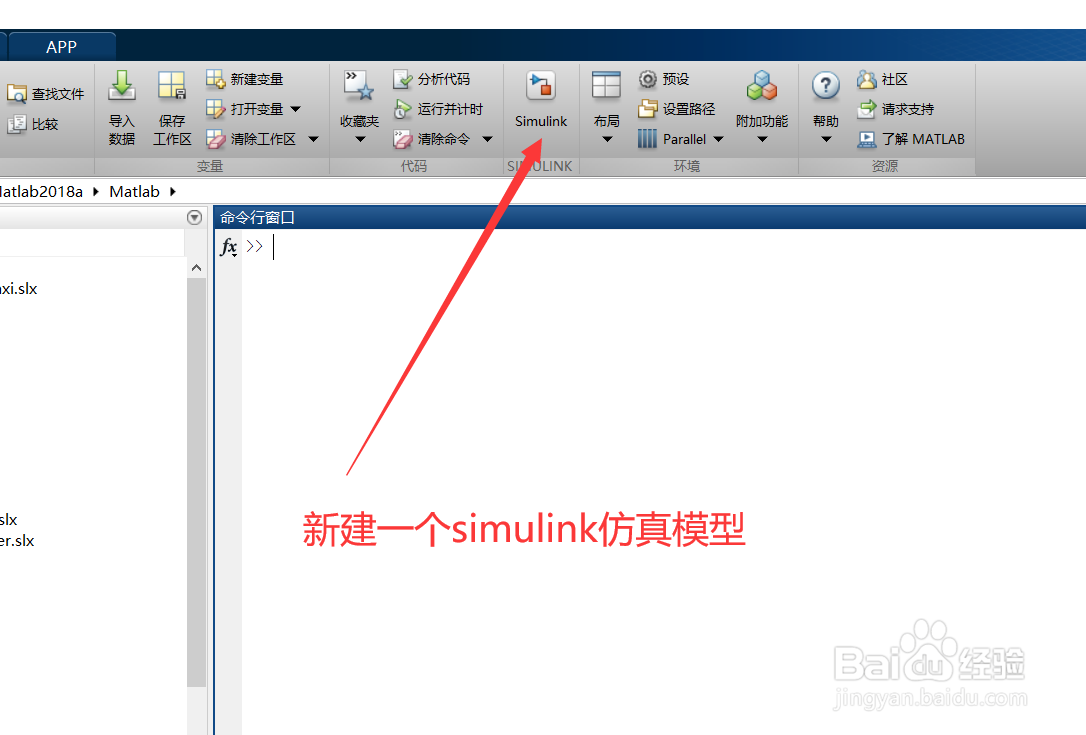

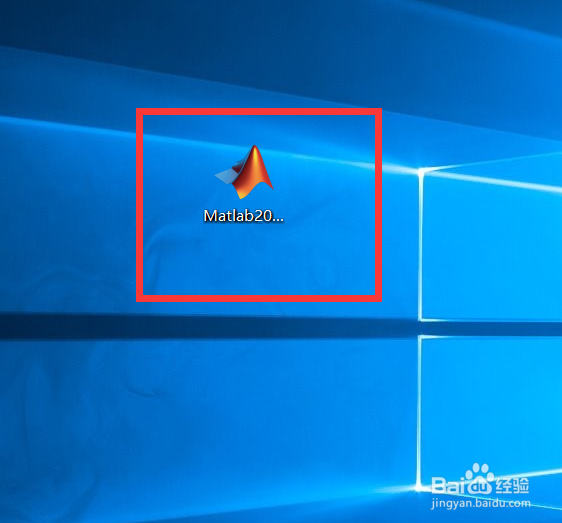

电脑上打开matlab软件，在matlab中新建一个simulink仿真文件

[图]

[图]2/8

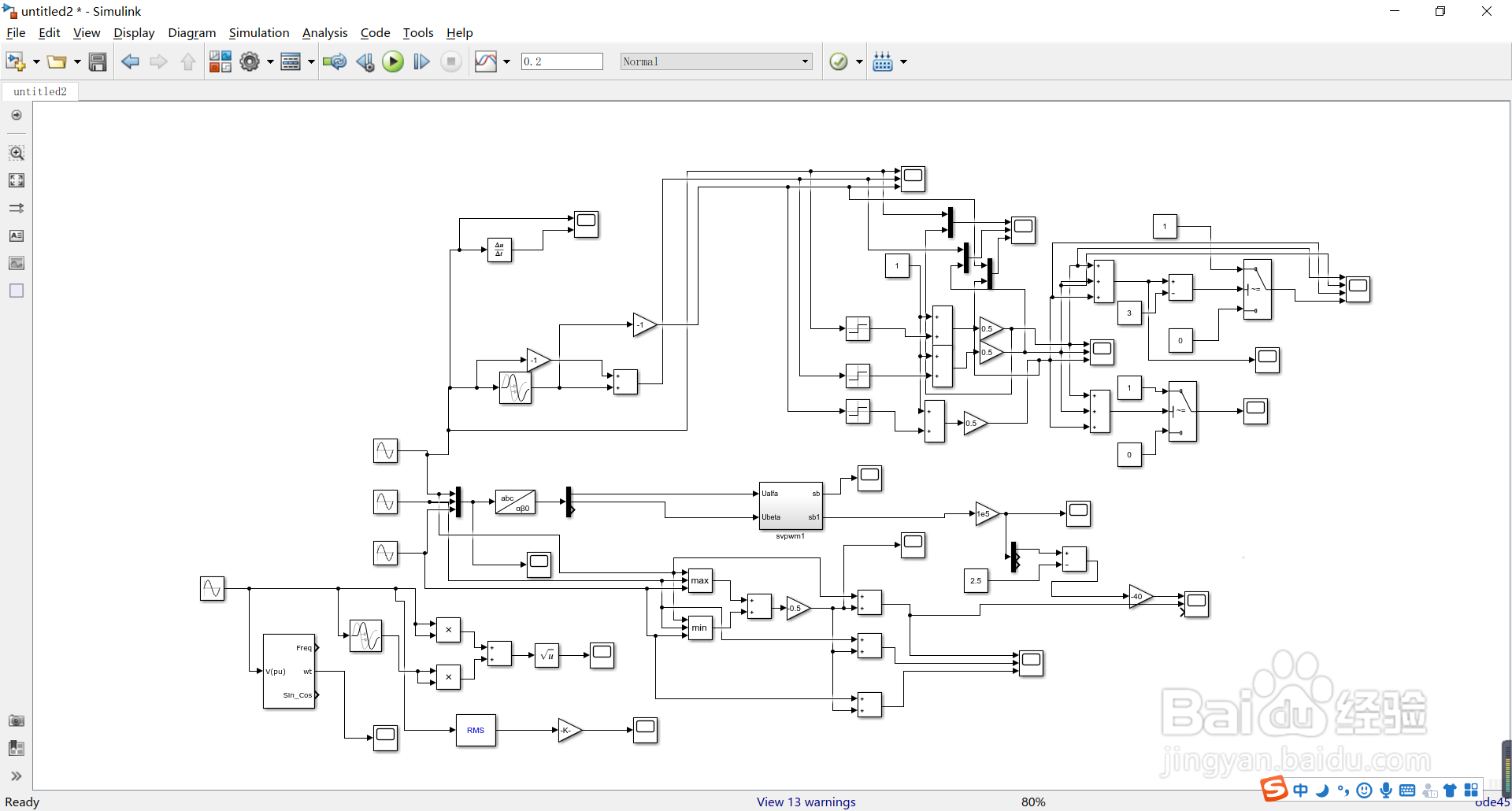

在新建的simulink仿真文件中拖如需要的仿真模块

[图]3/8

设置模块参数

[图]

[图]4/8

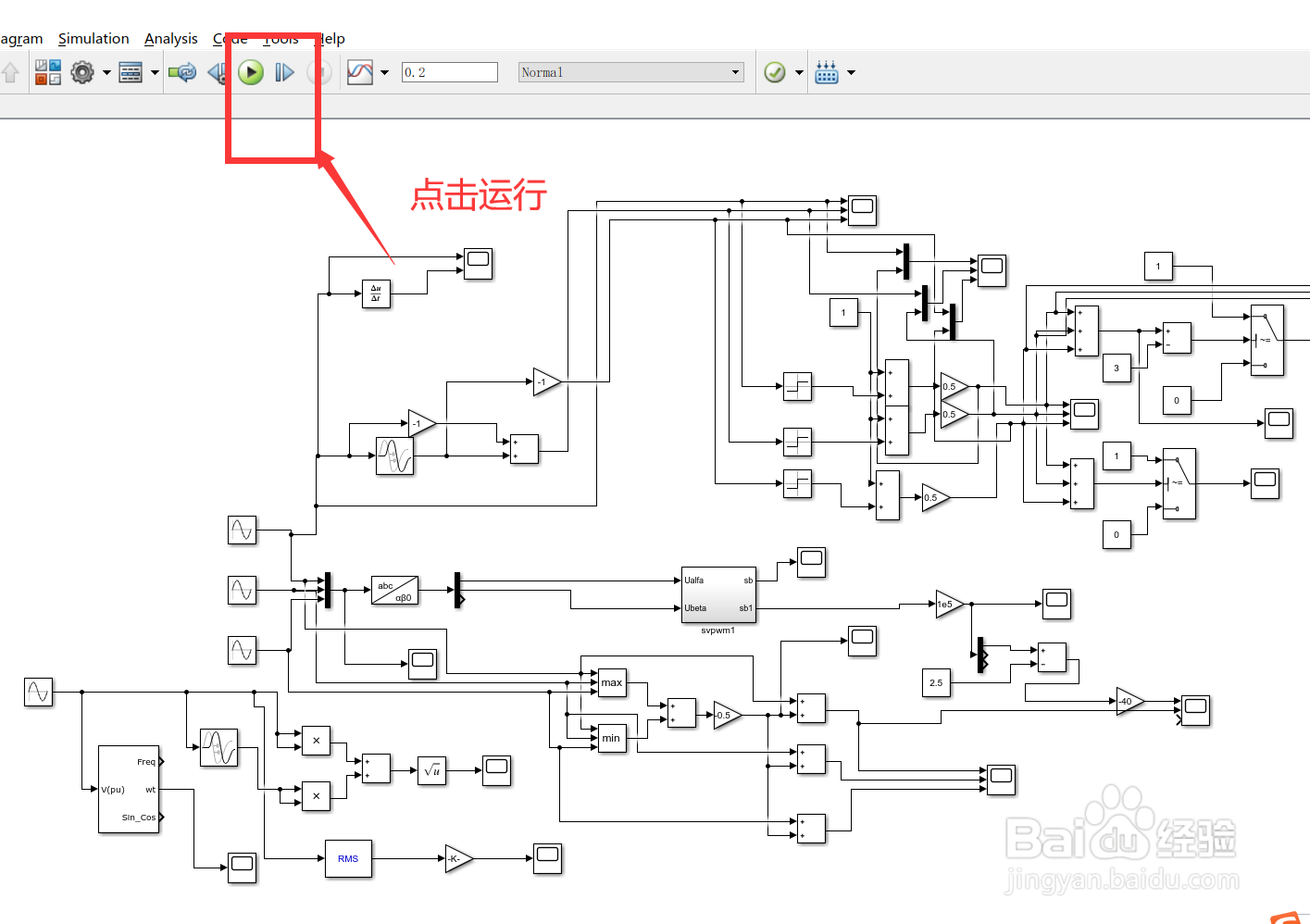

点击上方的菜单“运行”，待运行结束

[图]5/8

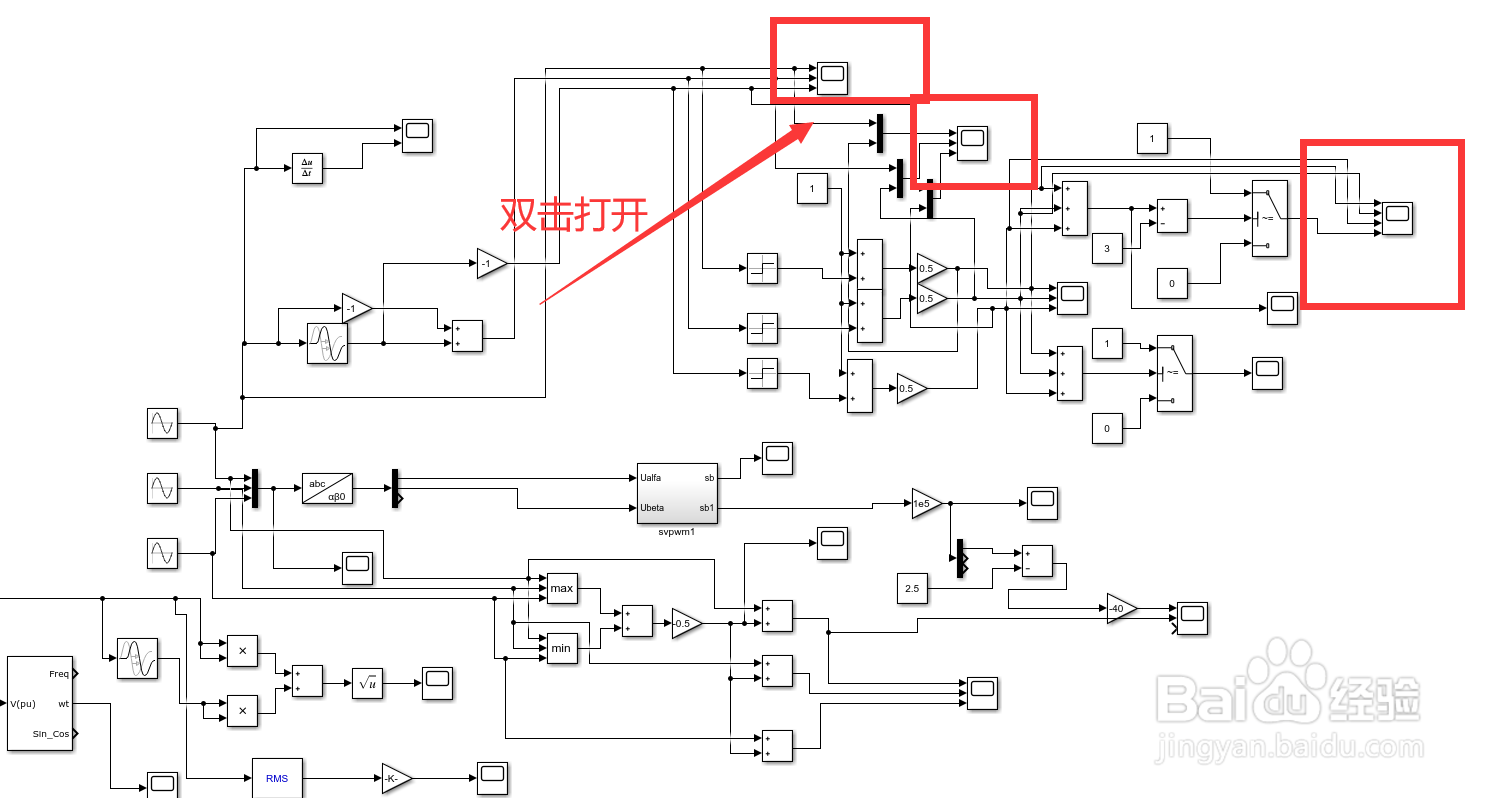

双击打开需要修改图形颜色的示波器

[图]6/8

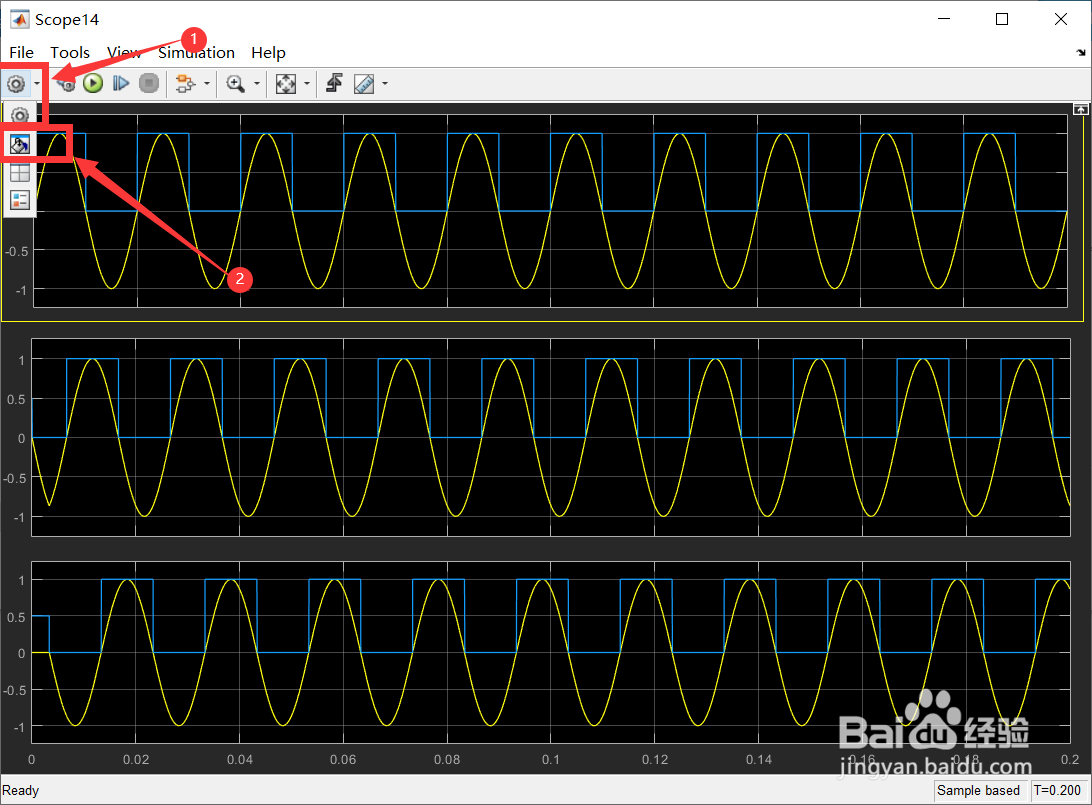

在打开的示波器窗口点击“设置”，接着点击“style”

[图]7/8

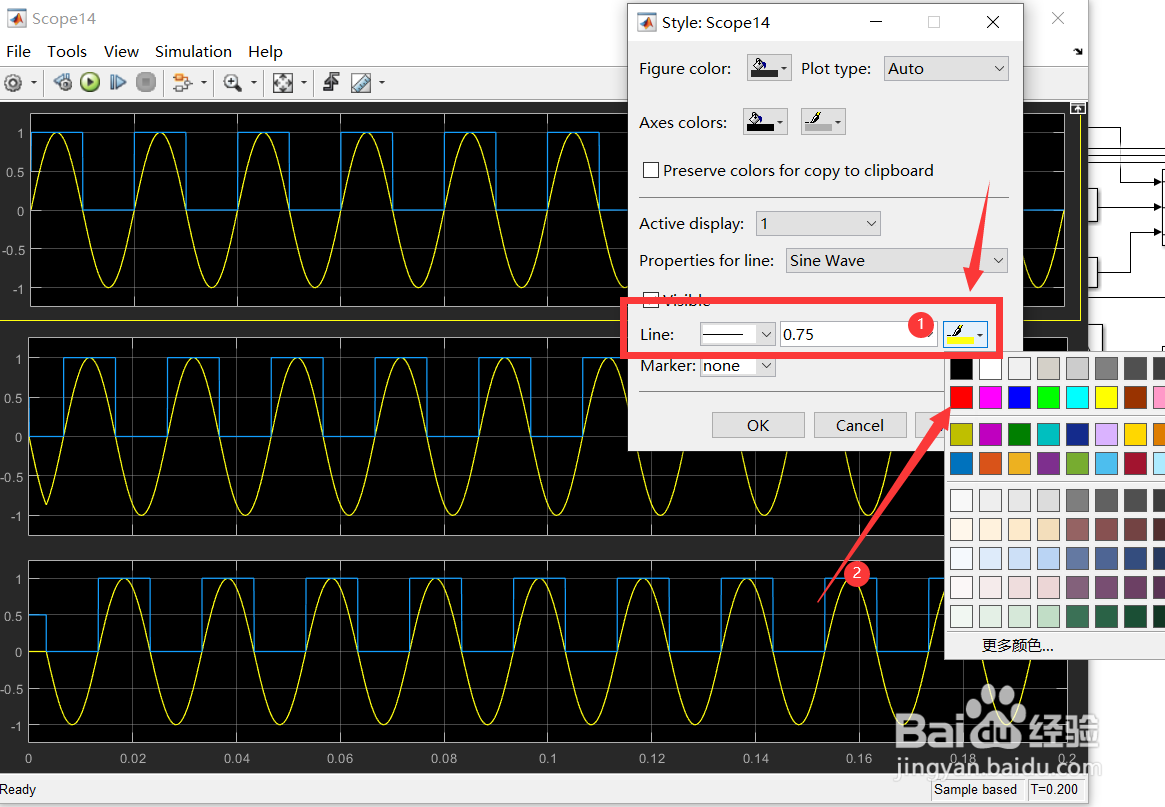

在弹出的窗口中点击“PropertiesforLine”的下拉菜单，选择需要修改颜色的图形

[图]8/8

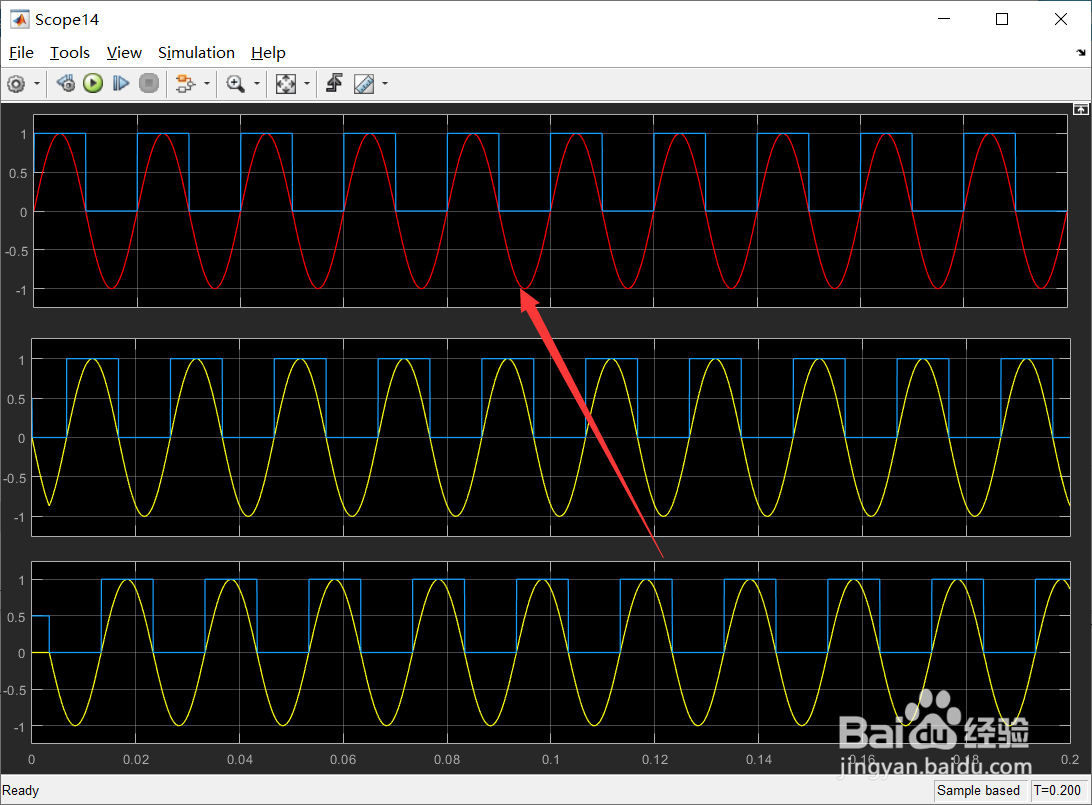

在“Line”的第三个下拉菜单中选择图形颜色，这里选择的是“红色”，最后点击“ok”即可

[图]
