怎么写UG制图中如何将表格定位到图框右下角

创业指导
进击的小红薯 2023-05-18 22:02:42
今天跟大家分享下，UG制图中如何将表格定位到图框右下角，希望能帮到大家。

工具/原料

UG1847

方法/步骤

1/10分步阅读

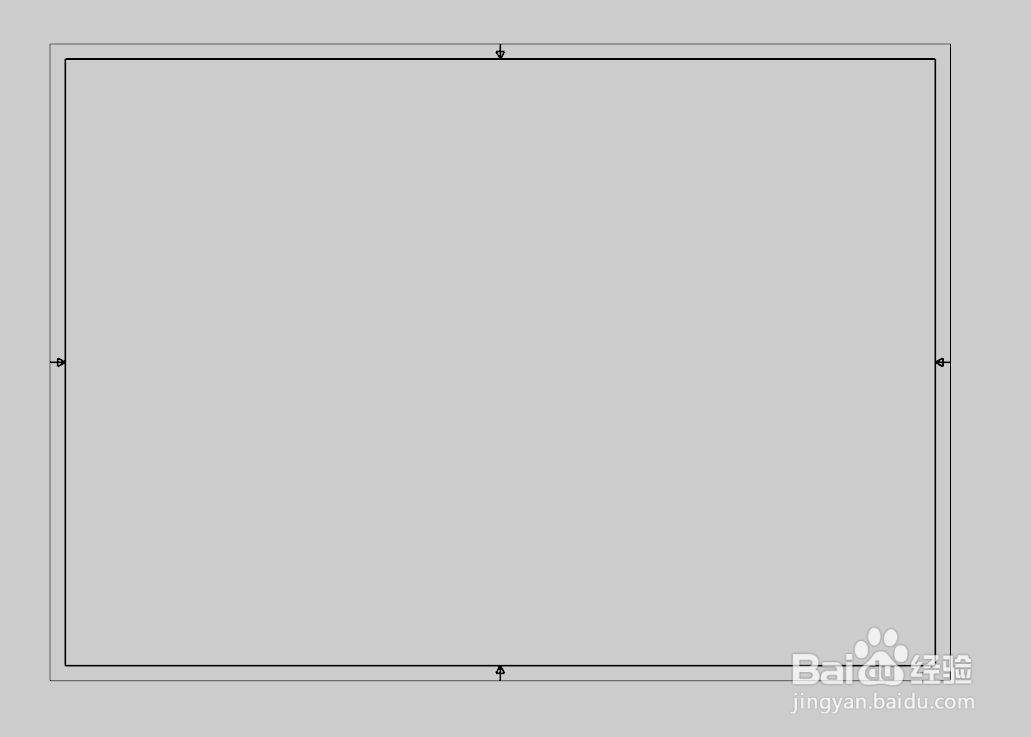

首先打开UG，新建一个文件，进入制图环境，定义一个边框；

[图]2/10

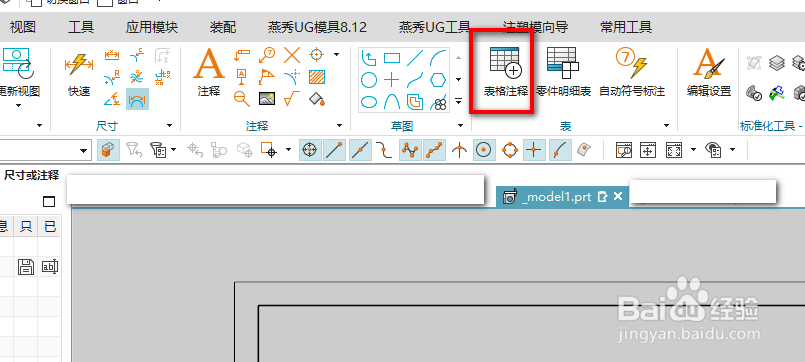

然后点击工具条上的表格注释；

[图]3/10

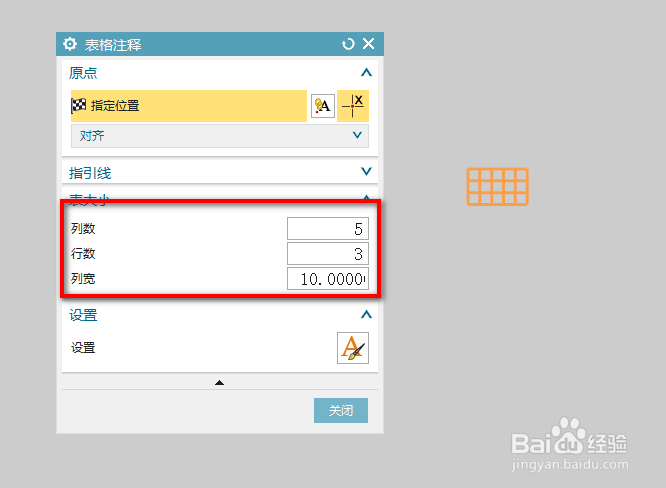

接着在弹出的窗口上设置表格的行数与列数；

[图]4/10

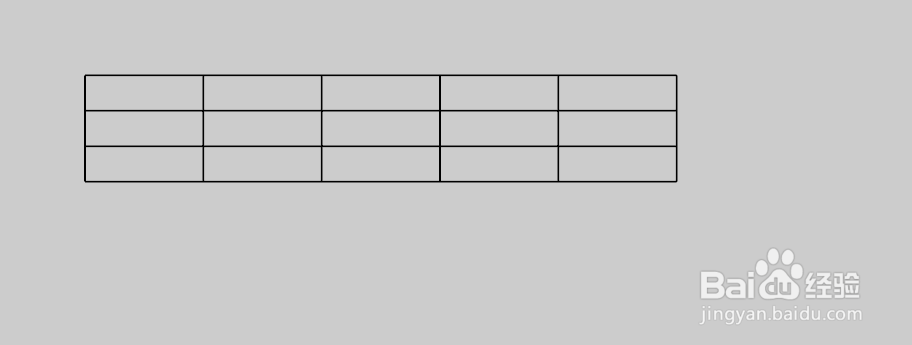

然后在图纸区域单击下，放置表格；

[图]5/10

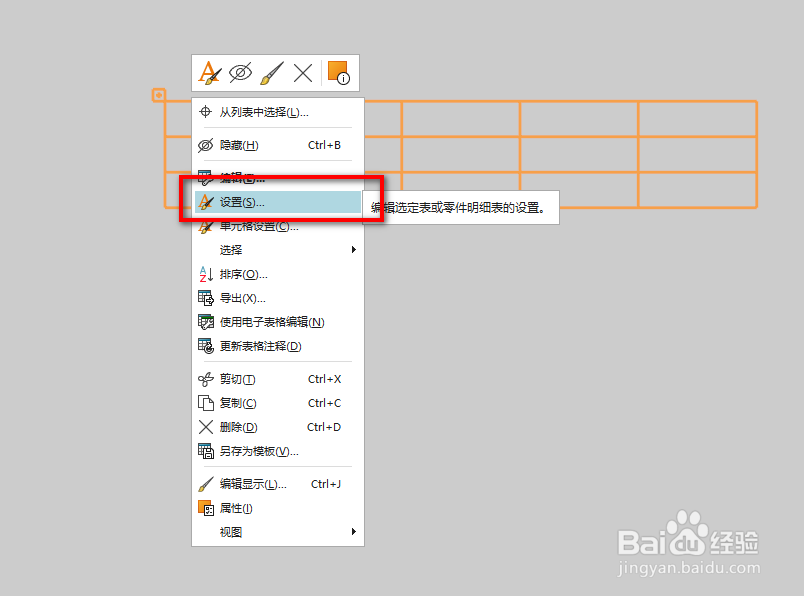

接着选中表格，单击鼠标右键，弹出的菜单上，选择设置；

[图]6/10

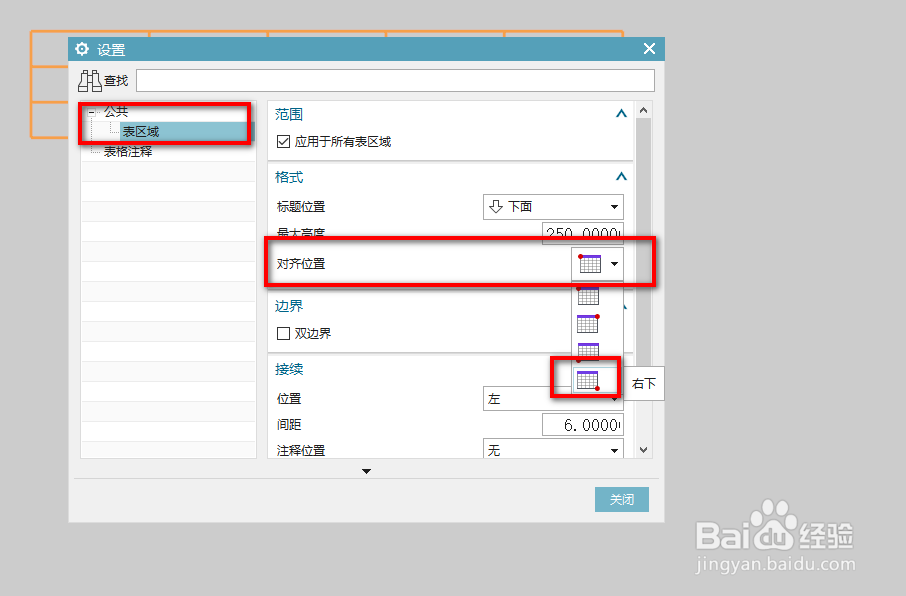

在设置窗口上，将表格的对齐位置改为右下；

[图]7/10

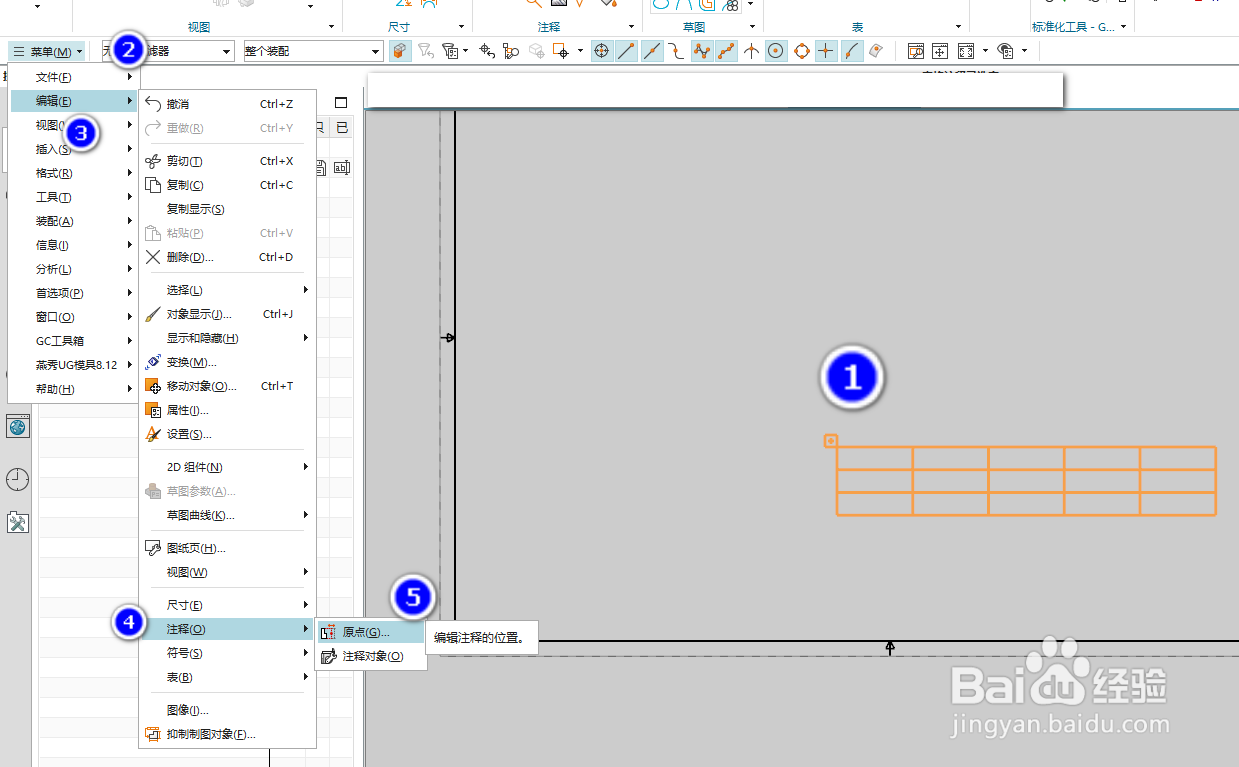

然后先选中表格，再依次点击工具栏上的击菜单→编辑→注释→原点；

[图]8/10

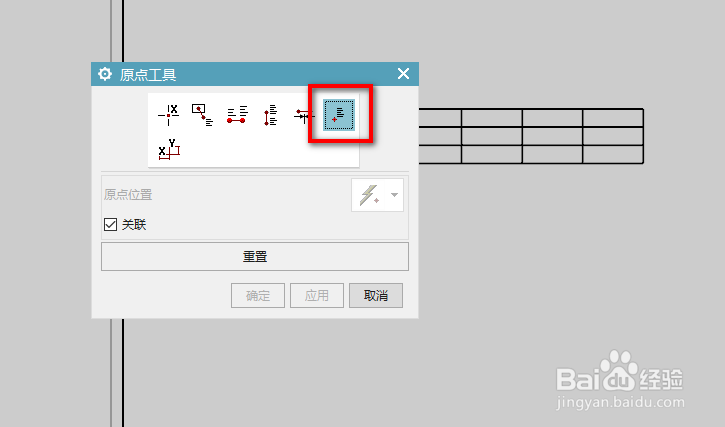

然后在窗口上选择点构造器方式；

[图]9/10

接着选中图框的右下角点，点击确定即可将表格移动到图框右下角；

[图]10/10

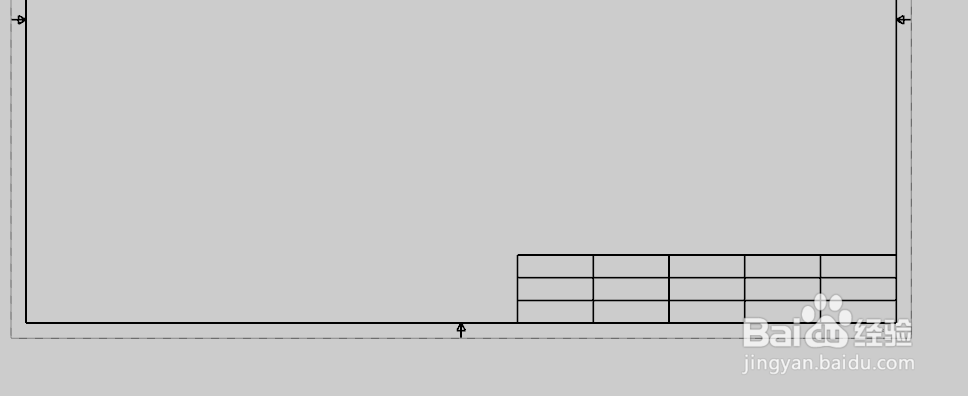

完成后的效果如下图所示。

[图]UG制图技巧

编辑于2023-05-18，内容仅供参考并受版权保护
